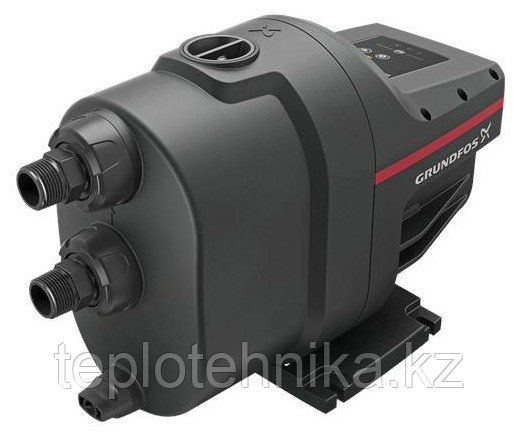

SCALA1 3-35
Насосная установка Grundfos SCALA1 3-35 пришла на замену насосной установке Grundfos MQ 3-35.
Grundfos SCALA1 представляет собой многоступенчатый насос с электронным управлением, который включает все компоненты установки для повышения давления в компактном композитном корпусе. Установка предназначена для повышения давления чистой воды в бытовых системах водоснабжения.
SCALA1 - самовсасывающая установка и может перекачивать воду с уровня ниже насоса. При условии, что он заполнен водой, насос может поднимать воду с глубины 8 м менее чем за 5 минут.
Защитные функции
- Защита от сухого хода, которая автоматически остановит насос в случае нехватки воды
- Защита от зацикливания предотвращает частый запуск насоса в случае незначительных утечек в системе. Защита может остановить насос после требуемого периода непрерывной работы, предотвращая потенциальное повреждение из-за затопления в случае поломки трубы.
- Насос имеет встроенную защиту двигателя, которая останавливает насос, если он подвергается воздействию чрезмерной температуры из-за высокой температуры окружающей среды, в случае заклинивания или перегрузки, что предотвращает перегорание двигателя.
Режимы работы
Для SCALA1 можно выбирать различные режимы работы. Выбор правильного режима зависит от установки.
- Самовсасывание
Самовсасывающий клапан полностью открыт. Режим подходит для большинства установок. Обеспечивает наилучшие характеристики и самый низкий уровень шума при всасывании.
- Удаление воздуха
Самовсасывающий клапан частично закрыт, что способствует лучшему удалению воздуха из проточной части насоса.
- Положительное давление на входе
Самовсасывающий клапан полностью закрыт. Устраняет звук, связанный с движением самовсасывающего клапана в установках с положительным давлением на входе.
Эксплуатация
Нормальный режим работы
Когда в системе водоснабжения происходит потребление воды, насос запускается при выполнении условий включения. Это происходит, например, при открытии крана, которое приводит к падению давления в системе. При прекращении потребления, т.е. при закрытии крана, насос отключается.
Условия включения
Насос запускается при выполнении как минимум одного из следующих условий:
• Расход выше Qmin (1,5 л/мин).
• Давление ниже значения давления пуска (Pstart).
Условия отключения
Насос останавливается с задержкой 10 секунд, когда выполняются следующие условия:
• Расход ниже Qmin (1,5 л/мин).
• Давление выше значения давления пуска (Pstart).
Система управления
- Подключение к Grundfos Go Remote
Установка может связываться с мобильным приложением Grundfos GO Remote через встроенный Bluetooth модуль, что обеспечивает детальный мониторинг насоса и широкие возможности настройки. Это делает установку подходящей для широкого спектра применений.
- Подлкючение дополнительного устройства внешнего ввода
Для насоса можно подключить устройство внешнего ввода в качестве дополнительного условия эксплуатации. Оно может использоваться в следующих ситуациях:
- реле уровня в верхнем баке, чтобы остановить насос при заполнении бака
- реле давления на входе для остановки насоса при повышенном давлении на входе
- реле обнаружения влаги в ирригационных системах, чтобы запускать насос только тогда, когда земля сухая.
- Функция календаря
График работы SCALA1 можно настраивать в функции календаря приложения Grundfos GO Remote. Эта функция определяет, когда насос может работать, а когда нет. Это особенно полезно для сельского хозяйства и ирригации, когда насос должен работать только в определенные периоды времени.
- Возможность создания сдвоенной установки
С помощью Grundfos GO вы можете легко настроить SCALA1 в качестве системы с двумя насосами, работающей как "рабочий/резервный" или "рабочий/вспомогательный".
SCALA1 не требует обслуживания, но рекомендуется содержать насос в чистоте, проверять обратные клапаны и следить за тем, чтобы на вентиляционных отверстиях не было пыли.
Две установки SCALA1 могут быть легко превращены в насосную станцию при помощи Grundfos GO и специального дополнительного комплекта (опорная плита, коллектор и запорная арматура).
Наименование продукта |
SCALA1 3-35 |
№ продукта |
99530404 |
EAN код |
5713830591581 |
Технические данные
Номинальный расход |
3.72 м³/ч |
Номинальный напор |
20 м |
Максимальный напор |
36 м |
Тип уплотнения вала |
BVBP |
Сертификаты |
CE,EAC,AAA |
Давление пуска |
1.5 бар |
Материалы
Корпус насоса |
Композит |
Рабочее колесо |
Композит |
Монтаж
Диапазон температуры окружающей среды |
0 .. 55 °C |
Макс. рабочее давление |
8 бар |
Макс. допустимое давление на входе |
4 бар |
Размер всасывающего патрубка |
1" |
Размер напорного патрубка |
1" |
Жидкость
Рабочая жидкость |
Вода |
Диапазон температур жидкости |
0 .. 45 °C |
Температура перекачиваемой жидкости |
20 °C |
Плотность |
998.2 кг/м³ |
Данные электрооборудования
Длина силового кабеля |
1.5 м |
Максимальная потребляемая мощность |
720 Вт |
Мощность на валу |
0.45 кВт |
Частота питающей сети |
50 Hz |
Номинальное напряжение |
1 x 230 В |
Степень защиты (IEC 34-5) |
X4D |
Класс изоляции (IEC 85) |
F |
Другое
Вес(Нетто) |
11.5 кг |
Вес(Брутто) |
13.5 кг |
Объем поставки |
0.046 м³ |
Диапазон температур хранения |
-40 .. 70 °C |
Cтрана происхождения |
Венгрия |
ТН ВЭД ЕАЭС Код |
8413707500 |
